[스크랩] TC-2300A DAB/DMB Tester - Preliminary

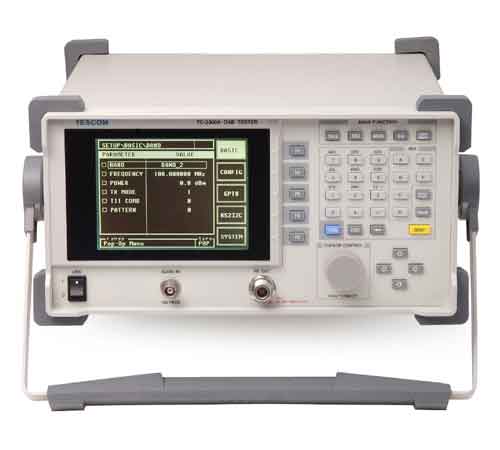

TC-2300A DAB/DMB Tester - Preliminary
통합형 전용 측정 장비 BAND Ⅱ, Ⅲ, L 지원 0dBm ~ -120dBm 의 RF 출력 오디오 분석기 내장 비디오 또는 오디오 데이터 저장을 위한 512Mbyte 메모리 내장         \25,000,000
내용
◆ 제품 소개 TC-2300A DAB/DMB Tester는 각종 DAB/DMB의 개발, 생산, 서비스등 여러 분야에 사용하기에 알맞게 설계된 다기능 측정 장비이며, 경량이고 모든 AC전원에서 작동한다. TC-2300A DAB/DMB Tester는 Eureka-147시스템을 지원하며 프로토콜과 관련된 모든 파라미터들을 자유롭게 변경 할 수 있고 Band Ⅱ, Ⅲ, L의 주파수대역를 지원하는 RF 업 컨버터 기능이 포합되어 별도의 RF 업 컨버터 없이 바로 단말기에 방송 신호를 송출 할 수 있어 측정 시스템 구성이 간편하고 측정이 빠르고 정확하다. 또한 TC-2300A는 수신기 스피커나 이어폰에서 나오는 신호를 분석하는 오디오 분석 기능이 포함되어 오디오 성능이나 수신감도를 확인할 수 있다. TC-2300A는 DAB/DMB에 관련한 제품의 다양한 검사를 하는데 이상적인 솔루션을 제공한다. ◆ 응용범위 DAB/DMB 제품 생산 : DAB/T-DMB RF 감도 및 오디오 품질 측정 IQC, OQC : QA에서의 DAB/T-DMB 인증 테스트   DAB/T-DMB 수신기 개발  RF 툴 : 신호 발생기와 오디오 분석기 ◆ 주요 특징 통합형 전용 측정 장비 (OFDM 신호 발생기 , RF 업 컨버터, 앙상블 멀티플랙서) Band Ⅱ, Ⅲ, L 지원 (87.5MHz ~ 108MHz, 174MHz ~ 250MHz, 1452MHz ~ 1492MHz) 0dBm ~ -120dBm 의 RF 출력 비디오 또는 오디오 데이터 저장을 위한 512Mbyet 메모리 내장 (최대 1072Kbps 지원) 오디오 분석기를 통해 SINAD, Distortion, Frequency, Level 측정 디지털 오디오 분석에 적합한 오디오 단절음 측정 FM 변조 지원 Reconfiguration, Announcement, TII 지원 플레쉬 메모리 사용으로 인한 쉬운 업그레이드 외부 오디오 또는 비디오 신호 사용을 위한 고속 데이터 포트 (최대 600Kbps 지원) 사용자 정의 메뉴 스크린 GPIB 또는 RS-232C를 이용한 원격 제어 CE 인증 : EN 61010-1:2001, EN 61326:1997+A1:2001+A3:2003, EN 61000-3-2:2000, EN 61000-3-3:1995+A1:2001 ◆ 제품 사양 Frequency Range : BAND Ⅱ, Ⅲ, L (87.5MHz ~ 108 MHz, 174MHz ~ 250MHz, 1452MHz ~ 1492MHz) Resolution : 1Hz Accuracy : ±1ppm/year@operating temperature Output Level Range : 0dBm ~ -120dBm Resolution : 0.1dB Accuracy : ± 1dB Impedance : 50ohm VSWR : Better than 1:1.5 Modulation OFDM (Orthogonal Frequency Division Multiplex) D-QPSK (Differential Quadrature Phase Shift Keying) FM Frequency Reference Internal Reference & Stability : 10 MHz, ±1ppm/year @ operating temperature External Reference : 10MHz (0dBm ~ +20dBm MAX) Audio Analyzer Input Impedance : High Input Range : 100mVpp ~ 5Vpp Test Parameters : SINAD, Distortion, Level, Frequency, Audio discontinuation DAB/DMB Protocol Testing Fully supports Eureka-147 Most Protocol Parameters can be edited Transmission mode Ⅰ, Ⅱ, Ⅲ and Ⅳ Support 6 Services with two fully editable Services Support 10 Services Components with two fully editable Service Components Support TII (Transmitter Identification Information) Support Multiplex Re-configuraton Test Support Announcement Test All Labels are editable (Ensemble, Service, Service Component) DLS (Dynamic Label Segment) is editable Built-in MPEG encoder (MPEG-1, MPEG-2) to generate Audio Signal Test Tone    - Audio Frequency, Audio Level, Audio Bit Rate are editable    - Support Stereo/Joint/Dual/Mono mode Remote Programming Ports GPIB RS-232C Miscellaneous Operating temperature : 5 ~ 40℃ Line Voltage : 100 to 240 VAC, 50/60Hz Dimension : 375(W) ×380(D) ×183(H) mm Weight : 9.5Kg Accessories Supplied 3407-0004, N(m) to BNC(f) Adaptor, 1pc. 3806-0002, PC Application Program CD, 1pc. 4003-0004, DB9(p) to DB9(s) cable, 1m, 1pc. 4003-0044, USB to RS232C cable, 1m, 1pc. 4006-0004, N(m) to N(m) cable, 1m, 1pc. 4007-0001, BNC(m) to BNC(m), 1m, 2pcs. TC-92080A, Helical Antenna, 1pc. ◆ TC-94006A Distributor Audio Multiplexer Audio Output port: 1 BNC(f) Audio Input port: 6 BNC(f) TC-94006A Distributor Control Port Audio Input Range: 100mVpp ~ 5Vpp Channel switching time: less than 3ms Expected life (relay switch time): 108 RF Divider RF input port: 1 N(f) RF Output port: 6 SMA(f) Frequency Range: 1 to 500MHz Insertion Loss (dB): 7.8±1.2 at 200MHz Amplitude Unbalance (dB): 0.5(Max.) at 200MHz Isolation (dB): 26(Typ.), 18(Min.) at 200MHz Phase Unbalance (Degrees): 8(Max.) at 200MHz VSWR: Less than 1.3 at 200MHz Power Input: 1W max. Internal Dissipation: 0.5W max. Miscellaneous Dimension: 250(w)×320(d)×92(h) mm Weight: 3kg Accessories Supplied 1901-0002, 50Ω Termination, SMA Type, 6pcs. 4002-0013, RG223, N(m) to SMA(m) cable, 2m, 6pcs. 4007-0005, RG58, N(m) to BNC(m) cable, 2m, 6pcs. 4009-0016, 24AWG, Control Cable 5Pin, 1M, 1pc. ◆ DAB/T-DMB 측정 구성 일반적으로 DAB/T-DMB 측정에는 DAB/DMB 테스터 외에 테스트 픽스쳐가 필요하게 된다. 대부분의 DAB/T-DMB 제품들은 내장된 안테나를 사용하므로 RF 신호를 공중을 통해 수신 (Over to Air Coupling)하여 측정하고, 모듈이나 PCB 상태에서는 프루브를 이용하여 측정할 수 있다. 어떠한 경우이든 측정을 위해 효과적인 RF 차폐 환경이 필요하게 되는데 단순한 차폐 박스는 불규칙한 RF 커플링과 공진 문제로 측정 오차가 발생할 수 있다. 테스콤의 모든 Test Cell들은 이러한 문제들을 제거하였고 효과적인 차폐와 함께 신뢰성 있는 RF 커플링 환경을 제공하여 TC-2300A 와 함께 완전한 DAB/T-DMB 측정 시스템을 구성한다. TEM Cell (TC-5060B, TC-5062A) TEM Cell 은 100MHz 부터 3GHz 까지 광대역에서 사용할 수 있는 전파 차폐를 겸한 Radiation 측정장치로서 DAB/T-DMB 디바이스, GPS 수신기, 휴대폰 등과 같은 소형 RF 기기의 절대 수신 감도, 전파장애 (EMI, EMC) 측정 등을 고가의 암실을 사용하지 않고도 손쉽고 정확하게 측정 할 수 있어 전파관계 측정에 매우 적합하다. TEM Cell 은 입력 포트를 통해 시험 신호를 인가하여 셀 내부에 TEM 평면파가 형성되도록 설계 되어 있고 DUT의 복사도 측정할 수 있다. Shield Box (TC-5915A, TC-5980A) 압축공기에 의해 동작되는 Shield Box는 제품의 반 자동 생산 라인에 적용하여 PC 어셈블리, 모듈, 또는 완제품 등의 모든 형태의 디바이스들을 적용할 수 있고 DUT에 대한 연결은 프루브 핀 또는 OTA(Over To Air) 커플러를 사용하거나 두 가지 모두를 이용한다. 압축 공기에 의한 동작은 사용자의 편의성을 증가 시키고 개폐 동작을 RS-232C 를 통해 제어 할 수 있어 자동화가 가능하며 소형이므로 효율적이고 경제적인 측정 환경을 제공한다. RF 감도 테스트 DAB 단말기 생산 시 아래 그림과 같이 TC-2300A 와 여러 개의 Shield Box를 이용하여 단말기의 오디오 성능과 무선 감도를 동시에 측정 할 수 있다. 이 시스템은 생산자가 동시에 여러 대의 단말기를 신속히 검사할 수 있도록 하여 생산성을 증가시키고 비용을 절감하게 한다. TC-2300A는 RF Divider를 통해 각 Shield Box에 Audio Tone 신호를 보내고 단말기의 스피커로부터 나오는 오디오 신호를 Audio Mux를 통해 받아 Audio Analyzer를 이용하여 분석함으로써 단말기의 수신성능과 감도를 측정한다. 오디오/비디오 테스트 오디오/ 비디오 테스트를 위해 TC-2300A에 내장되어 있는 오디오/비디오 소스를 이용하거나, TC-2300A의 고속 데이터 포트를 사용하여 외부 오디오/비디오 소스를 전송한다.  BER 테스트 TC-2300A에서는 Stream mode data 채널을 이용한 BER측정 방법을 제공한다. BER은 DUT의 수신감도등을 결정하는 방법중의 하나로 고정 데이터 패턴(ex: PRBS, 00000000)을 DUT에 전송하고 DUT의 수신단에 약속된 Pattern과 비교하여 BER을 측정한다. SPECIFICATIONS SUBJECT TO CHANGE WITHOUT PRIOR NOTICE
